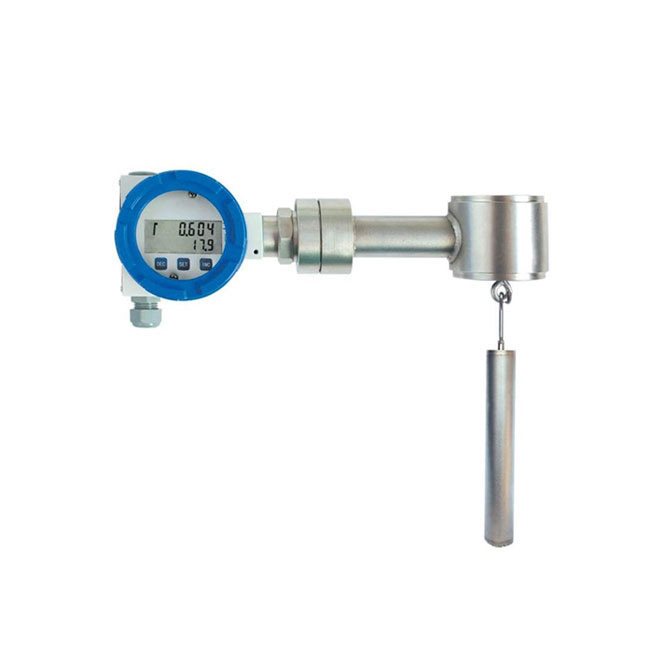

电浮筒液位计

产品简介

1、产品简介

UTD型电浮筒液位计可用来测量液位、界位或密度，输出二线制4～20mADC标准直流信号，并提供HART通信协议输出。使用与其兼容的275、375等HART通信器，可获取来自过程和智能液位计的信息，也可对液位计进行组态、标定或测试。支持现场总线FF通信协议。仪表提供5位大屏幕LCD显示屏，用于显示模拟量输出、过程变量（液位、界面高度或密度）及变量的百分数范围等。UTD型电浮筒液位计测量精度高、性能可靠、长期稳定性好、使用方便，广泛适用于电力、石油、化工、冶金、环保、建筑、食品等各行业过程中的液位、界位测量与控制。

2、工作原理

UTD型电浮筒液位计由浮筒室、浮筒、扭力管系统及电子测量系统等组成。浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到与扭力管刚性连接的传感器，使传感器输出电压变化，继而被电子部件放大并转换为4～20mA电流输出。变送器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动LCD显示及提供HART通信能力。

产品特点

●非接触磁耦合传递；

●适于高温、高压场合；

●多种安装方式可选；

●可测量液位与界位；

●具有本安及隔爆性能；

●连续测量及报警控制输出。

技术参数 /  technical parameters

●测量范围：300～3000mm（更大量程可定做）；

●精度：液位测量±0.5％FS，界位测量±1％FS；

●重复性：≤±0.25％FS；

●死区：≤±0.2％FS；

●电源：12～30VDC；

●输出信号：模拟量：4～20mADC；

●数字量：按HART或FOXCOM通迅协议、现场总线FF通信协议；

●液晶显示：模拟量mA或液位、界位及百分数范围；

●负载电阻：700Ω（24VDC供电时）；

●密度范围：100<ρ<2000 kg/m3；

●最小密度差：0.05 g／cm3；

●工作压力：2.5～32.0MPa；

●介质温度：-196～＋400℃；

●环境温度：-40～＋70℃；

●工作条件的影响：

●供电影响：当电压在规定电压的最小值与最大值间变化时，输出变化≤±0.2％FS；

●温度影响：≤0.1％/10℃；

●报警电流：当液位低于变送器量程下限10％或高于变送器量程上限10％时，变送器输出故障报警电流，根据设定为3.8mA或22.8mA；

●防护等级：IP65（NEMA 4X）；

●防爆等级：本安型：ExiaIICT1~T4；

●隔爆型：ExdIICT1~T6；

●电气接口：2个1/2－14NPT内螺纹；

●电缆直径：6～12mm；

●过程连接：

●内浮筒式：采用DIN或ANSI法兰标准，法兰通径DN80或3＂以上，更小法兰尺寸请订货时咨询；

●外浮筒式：HG20592~20635-97 DN20以上法兰，其他法兰标准（如GB、JB/T、HGJ、ANSI、DIN等）请用户在订货时注明；

●热夹套：DN15 PN1.0RF，其它规格请订货时注明；

●放大器分体安装式安装附件：安装组件；

●电缆长度：3m / 10m/用户指定长度；

●材质：浮筒：304；316；

●夹持体：碳钢；304；316；哈氏C合金；

●夹持体热夹套：304；

●外浮筒：碳钢；304；316；

●扭力管：316L；Inconel 600、3J1、3J53、哈氏C合金；

●接线盒：铝合金。
