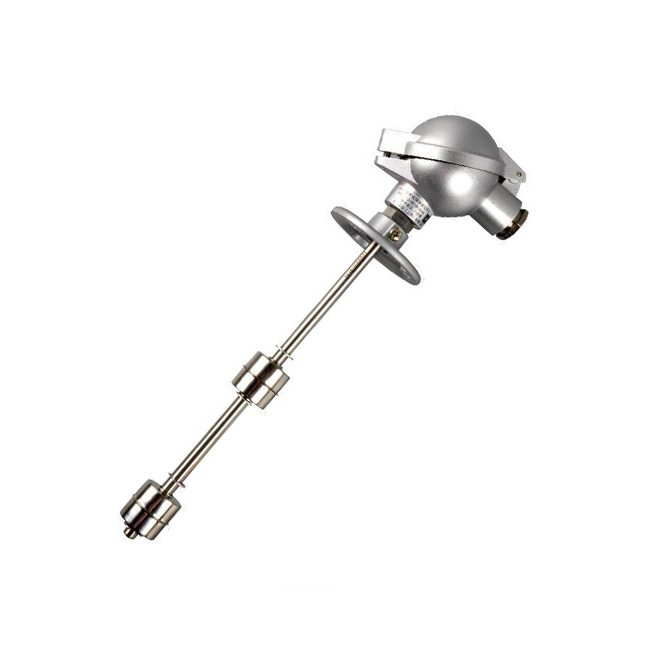

连杆浮球液位开关

产品简介

UQK连杆浮球液位开关适用于对各种容器内液体的液体控制，当液位到达上、下切换值时，控制器触点发出通断开关式信号。 产品系列分防爆或非防爆两大类，防爆型能用于易燃和易爆介质为1.2级及A、B、C组承压容器的液位控制。 控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。

产品特点

安装方便，结构简单

性能可靠

耐腐蚀、防爆

优势分析

结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。

安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。

调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。

用途广泛；适用于高温高压、强腐蚀等介质的液位测量。

技术参数

测量范围 ：L：0~6000mm内由用户任意选择。

输出信号 ：4~20mA DC

准确度 ：±10mm

介质密度 ：≥0.7g/cm

介质粘度 ：≤1.25 St（1=10m/S）

工作温度 ：-40~+60℃

负载阻抗 ：620Ω

供电电压 ：24VDC

出线口接头：内螺纹M20×1.5

连接法兰 ：HG20592~20635－97 DN150 PN1.6、2.5MPa，其它法兰标准如GB，HGJ，ANSI等用户注明

防爆标志 ：隔爆型dIIBT4

浮球材料 ：0Cr18Ni9，聚四氟乙烯

有效检测范围：0-0.2-20m

精 度：0.5级、1级、1.5级

承压范围：负压、常压、高压(32MPa以下)

工作温度：-50～240℃

环境温度：-20～75℃

适用介质：酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质

输出信号：4-20mA、二线制

供电电源：负载电阻 0-750Ω DC24V

固定方式：螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80
