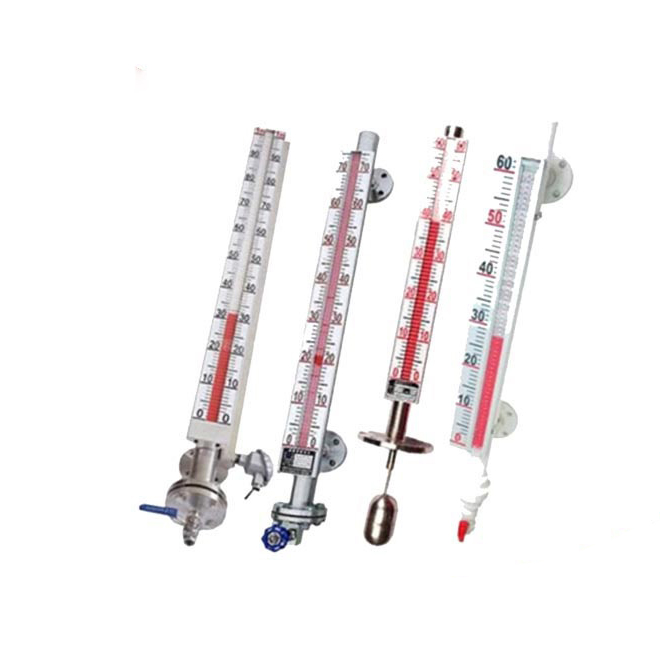

磁翻板液位计

产品简介

UHZ型磁翻板液位计是根据浮力原理和磁性耦合作用原理工作的，由本体、磁翻柱（由红、白双色磁性小翻柱组成）、浮子、法兰盖等组成。用于各类液体容器的液位测量，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。UHZ型磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位，界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。由于具有磁性耦合隔离器密闭结构，尤其适用于易燃、易爆和腐蚀有毒液位检测，从而使原复杂环境的液位检测手段变得简单和可靠安全。

产品特点

●显示器面板加宽设计，使可视距离和可视角度大大增加，标尺刻度和数字更加粗大清晰，外形美观大气；

●各种液体以及高温、高压、腐蚀性和易燃易爆介质液位的连续测量；

●现场指示、信号远传（4~20mA或HART）、一机多能；

●显示器以红色指示液位，直观、醒目；

●测量范围大、全过程测量无盲区；

●显示器与被测介质隔离，安全、可靠；

●可选配报警器、变送器；

●独特的显示面板端盖设计和玻璃封胶工艺，使整机防护等级达到IP66/67；

●配套的磁开关和干簧管远传变送器通过隔爆和本安的双重防爆认证；

●采用304无缝不锈钢管，经济实用。

技术参数

1、正常工作条件

环境温度：-20～80℃；

相对湿度：5%～100%（包括直接湿）；

环境压力：86kPa～108 kPa；

测量范围：0～12 m（可选）；

显示精度：±10 mm；

介质压力：25.0 MPa及以下（可选）；

介质温度：-40～450℃（类型可选）；

介质密度：≥.0.5g/cm3；

介质粘度： ≤0.05Pa·S；

接液材质：不锈钢、PVC、Ti等；

连接方式：法兰、螺纹（按用户所需）；

2、报警开关

触点容量：AC220V  0.5A

或DC24V  0.8A；

开关类型：无源 干接点；

开关形式：常开、常闭、自保持；

电气寿命：＞10万次（和控制功率有关）；

上限负载电流：3A（部分型号）；

最大接触电阻：150mΩ。

3、变送输出模块

输出信号：4～20mA/ HART / RS485；

负载电阻：500Ω（在24VDC供电时）；

供电电源：DC24V、50mA；

环境温度：-40～60℃；

精度：

测量范围(m) 0～0.5 0.5～2 ＞2

基本误差 ±2% ±1.5% ±1%

出 线 口：M20×1.5（默认）；

防爆形式：隔爆型 Ex dⅡCT6 、

本安型 Ex iaⅡCT6。
