概述

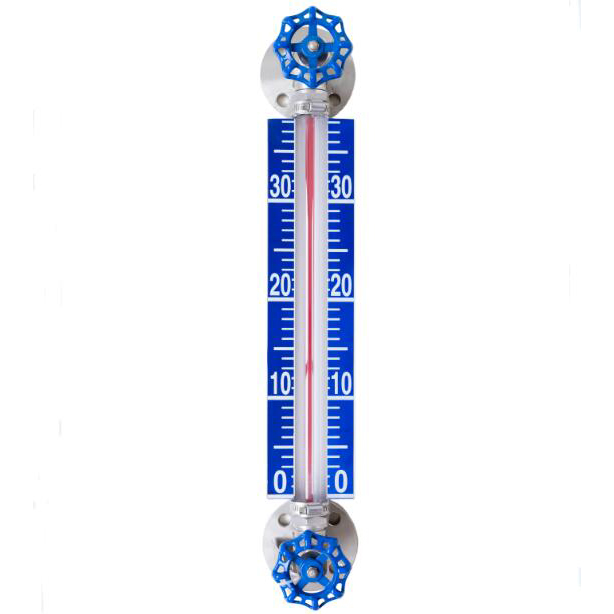

玻璃管液位计是按原化工部X49W-16P标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。
结构原理
仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。
特点
1、直读式仪表，读数准确。
2、结构简单，维修方便。
3、经久耐用。
主要技术指标
法兰：DN15 /DN20 /DN25
螺纹：DN15 /DN20
工作压力：≤1.6MPa
材质：碳钢、不锈钢
工作温度：≤200℃
连接法兰标准：HGJ46-91 PN1.6 DN20突面，其它法兰标准如JB/T、GB、ANSI等，请用户注明。
伴热蒸汽压力：≤0.6MPa
蒸汽夹套接头：G1/2"外螺纹
钢球自封压力：≥0.2MPa
