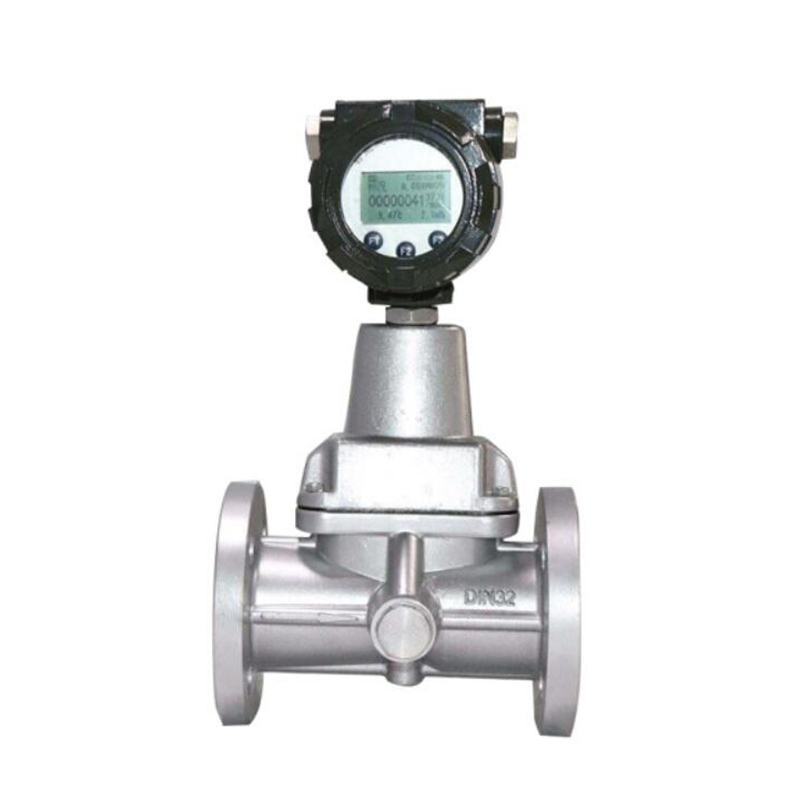

旋进旋涡流量计是一种基于流体振动原理的气体流量测量仪表，广泛应用于石油、化工、天然气、电力等行业的贸易计量与过程控制中。其核心优势在于无机械可动部件、测量精度高、量程比宽，并支持温度和压力自动补偿，适用于多种气体介质的稳定测量。
一、工作原理
旋进旋涡流量计通过旋涡进动现象实现流量测量：
流体进入传感器后，首先经过一组螺旋形导流叶片（起旋器），被强制产生强烈旋涡流；
当旋涡流进入扩散段时，受回流影响开始二次旋转，形成“陀螺式”涡流进动；
该进动频率与流体流速成正比，检测元件（如压电传感器）捕捉频率信号，经放大、滤波和整形后转换为脉冲信号；
结合内置的温度、压力传感器数据，微处理器自动进行温压补偿和压缩因子修正，最终输出标准状态下的体积流量。
二、主要结构组成
旋进旋涡流量计通常由以下几部分构成：
壳体：具有文丘里管型线的流道结构，用于引导和加速旋涡流；
旋涡发生体（导流叶片）：固定于入口侧，强制流体旋转；
检测元件：安装在扩散段喉部，用于感知旋进频率；
整流器（消旋器）：消除出口处旋涡，减少对下游管道影响；
智能转换器：集成微处理器，完成信号处理、数据显示与通信输出；
温度与压力传感器：实现多参数同步采集与自动补偿。
