热式气体质量流量计是一种基于热扩散原理直接测量气体质量流量的仪表，广泛应用于工业自动化、能源管理与过程控制等领域。其核心优势在于无需温度和压力补偿即可输出质量流量信号，具有量程比宽、压损小、响应快、无活动部件等优点。
一、工作原理
热式气体质量流量计主要采用恒温差法或恒功率法两种原理：
恒温差法：保持加热元件与流体之间的温差恒定，通过测量维持该温差所需的加热功率来反映流量大小。这种方法响应速度快，适用于低流速测量。
恒功率法：保持加热功率不变，检测因气体流动导致的温度差变化，进而推算出质量流量。该方法耐高温性能好（可达454℃），对湿气和杂质不敏感，适合恶劣工况。
传感器通常由两个铂电阻（RTD）组成：一个作为加热源，另一个用于监测气体温度。当气体流经传感器时，会带走热量，冷却效应随流量增加而增强，系统据此计算出质量流量。
二、结构类型
根据安装方式不同，可分为两类：
插入式
适用于大管径管道（DN80～6000mm），可在线安装与维护。通过在管道上开孔并加装球阀后插入探头，探头位于管道中心轴线位置以确保测量准确性。

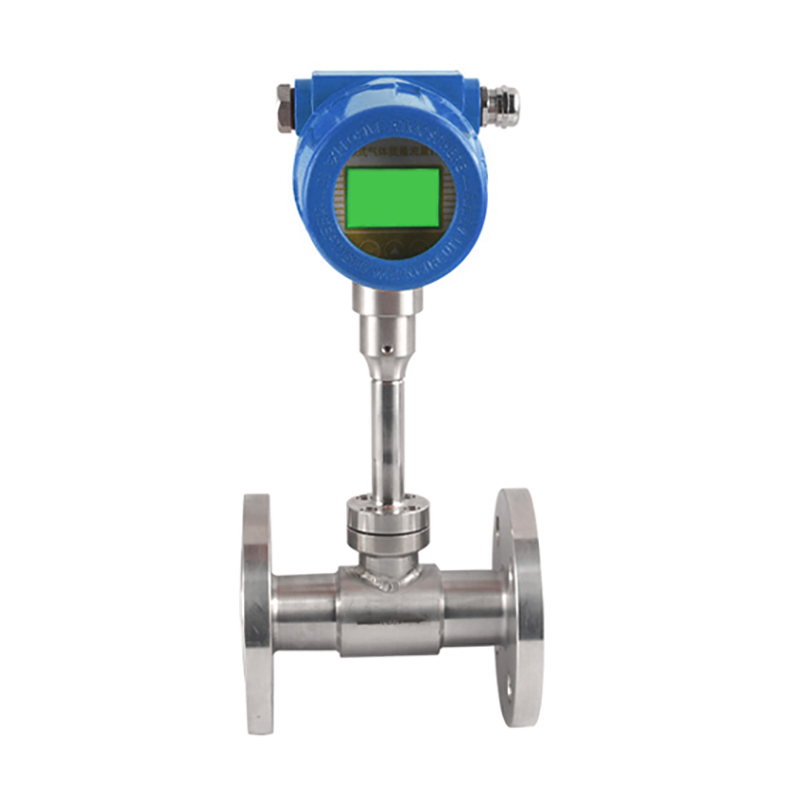

管段式（或称直管段式）
出厂时已配备与现场管道匹配的工艺管段，采用法兰或螺纹连接，适用于中小口径（DN15～2000mm），安装简便且密封性好。
