电容补偿柜是电力系统中用于提高功率因数、降低线路损耗、改善电压质量的重要设备，广泛应用于工矿企业、变电站及大功率电机负载场景。
一、核心作用
提高功率因数：通过并联电容器补偿感性负载（如电机、变压器）产生的无功功率，将功率因数从典型值0.7–0.8提升至0.9以上，避免因功率因数低于0.9而被供电部门罚款。
降低系统损耗：减少线路和变压器中的无功电流，从而降低电能损耗和温升，延长设备寿命。
释放供电设备容量：减轻变压器负担，使其可带更多负载，提升配电系统利用率。
改善电压稳定性：在负荷波动时维持电压水平，防止电压下降影响设备运行。
二、工作原理
在交流电路中，感性负载电流滞后电压90°，而电容电流超前电压90°。并联电容器后，其容性无功电流与感性无功电流相位相反，实现部分抵消，从而减小总无功电流，提高功率因数。
补偿方式通常采用“欠补偿”策略，目标功率因数设定在0.90～0.95之间，避免过补偿导致电压抬升或谐振风险。
三、典型结构组成

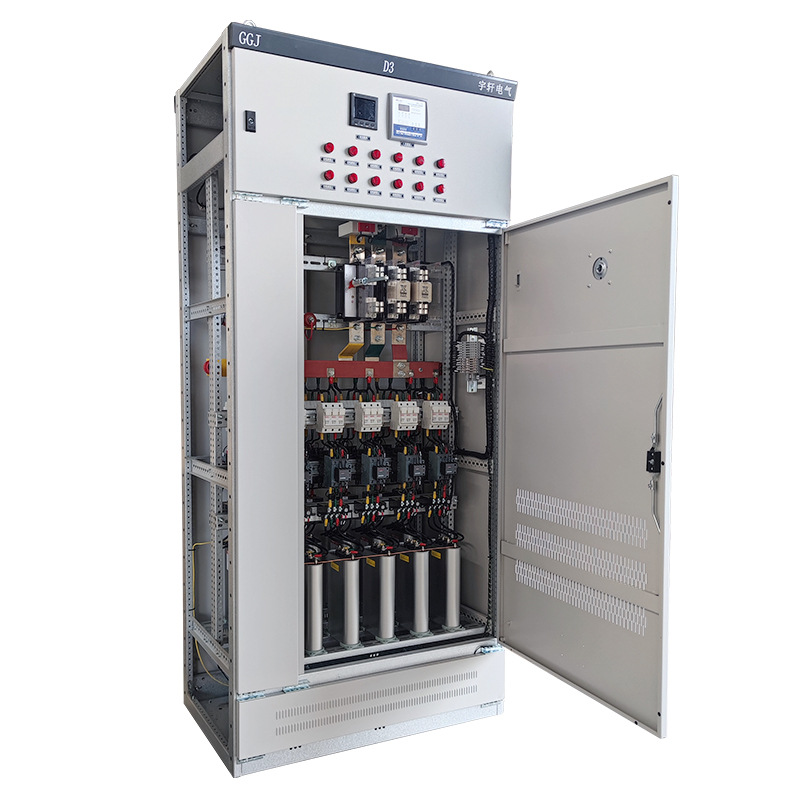

低压电容补偿柜常见部件包括：
柜体、母排
并联电容器、串联电抗器（抑制谐波）
熔断器、隔离开关/断路器
电容接触器或晶闸管投切模块
功率因数自动补偿控制器、电流互感器、避雷器、盘面仪表等
高压电容补偿柜则使用高压真空接触器、高压电容器组、放电线圈等，适用于6kV、10kV及以上系统。
