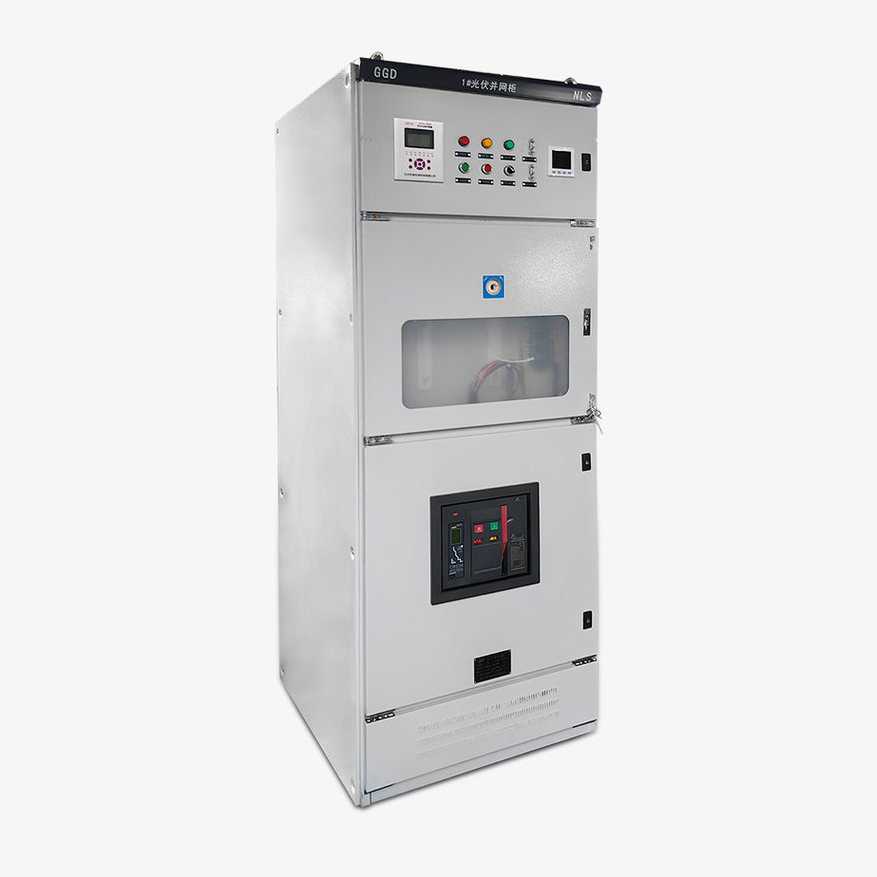

高压计量柜

计量柜，安装专用计量表（装置）的柜体，称为计量柜。用电计量装置：计量电能的所有电气设备、电气部分及机械结构体的组合的通称。

一、计量柜的配置方面

10kV及以下供电的用户，应配置全国统一标准的电能计量柜(箱)。35 kV供电的用户，宜配置全国统一标准的电能计量柜(箱)。

二、计量安全措施方面

计量柜(箱)及二次回路连接部位，必须能够可靠地加装封印，且加封部位设计科学合理，不留空隙；对老型计量装置，要在确保计量安全措施的前提下，逐步进行技术改造。

三、互感器选用与配置

1、计量柜(箱)须配置专用电流互感器。

2、不宜选用多抽头变比电流互感器。

3、进线柜的继电保护及电流表应另单独配置电流互感器。

4、电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%。

5、专用互感器额定二次负荷的确定，应保证实际二次负荷在25%一100%额定二次负荷范围内。

四、计量准确度等级配置

1、月平均用电量500万KwH及以上高压计费用户，或变压器容量为10000KVA及以上的高压计费用户，必须配置0.2 s级电流互感器；0.2级电压互感器；0.2 S或0.5 S级电能表。

2、月平均用电量100万kwh及以上高压计费用户，或变压器容量为2000kVA及以上的高压计费用户，必须配置0.2 s级的电流互感器，0.2级的电压互感器，0.5 s或0.5级的电能表。

3、月平均用电量在10万kwh及以上计费用户，或变压器容量为315 kVA及以上的计费用户，必须配置0.5 s级的电流互感器，0.5级的电压互感器，1.0级电能表。

4、变压器容量在315 kVA以下计费用户、三相低力用户、单相用户，应配置0.5 S级的电流互感器，2.0级电能表。

五、计量二次回路方面

1、35 kV及以下计费用电能计量装置中的电压互感器二次回路，应不装设隔离开关辅助触点和熔断器。

2、电能计量装置必须配置联合接线盒，电压互感器二次回路应直接经过联合接线盒接入电能表，不得经过端子排接入。

3、互感器二次出线端子至联合接线盒进线端子的连接导线应采用铜质单芯绝缘导线；A、B、C相线及中性线分别采用黄、绿、红及双色线加以区别，且必须按顺相序接线。

4、互感器二次出线端子至联合接线盒连接导线的两端应有编号标记，字迹应清晰、耐久。

5、对电流二次回路，连接导线截面积应按电流互感器的额定二次负荷计算确定，至少应不小于4mm2。对于电压二次回路，连接导线截面积按允许电压降计算确定，至少应不小于2.5mm2。

6、互感器至联合接线盒的二次导线，在接线盒侧的长度应以盘绕的形式留有余度(30cm左右)，以便今后调整接线用。

7、高压计量柜应装有分相电压表，电压表连接线应采用缘绝软导线，以区别于计量二次回路导线。

六、电能表箱设计安装方面

1、电能表箱的底部至联合接线盒下沿，联合接线盒上沿至电能表下沿之间均应留有8—10cm的空间。

2、电能表箱的尺寸要确保两个表位的空间，电能表安装在其中一侧，另一侧表位预留给远程抄表终端设备，电能表柜的深度不小于16 cm。

3、电能表箱视窗口的尺寸，应能满足抄录电能表电量及参数的需要。

4、安装电能表的靠背底板，应便于电能表的正面安装和拆换，并满足绝缘与阻燃要求。

5、与电能表及远程抄表终端设备无关的其它元器件不得与电能表合装。

6、计量柜底板前部两侧，应各留一个直径为5厘米的负管装置电缆孔位。

7、进线柜的仪表箱应预置一只联合接线盒，电流线弓f自进线柜电流互感器二次侧；在仪表箱与计量柜电能表箱相邻的面板上，预留一个直径为2.5cm的电缆孔位使两箱贯通。
